ZKHW-131安全带综合测试仪（整体动态负荷、整体静态负荷）

一、主要用途

根据 GB/T6096-2020、GB6095-2021生产，主要用于安全带整体动态负荷（安全带冲击）、整体静态负荷试验。广泛应用于特种劳动防护用品监督检验站、建筑科学研究院、建筑工程质量检测站、电力部门以及安全带生产企业。

二、主机结构

 1、主体架采用14#*5的镀锌方管6根，并作防锈处理，并经过专业力值有限元分析，确保整体测试架的安全性及稳固性。

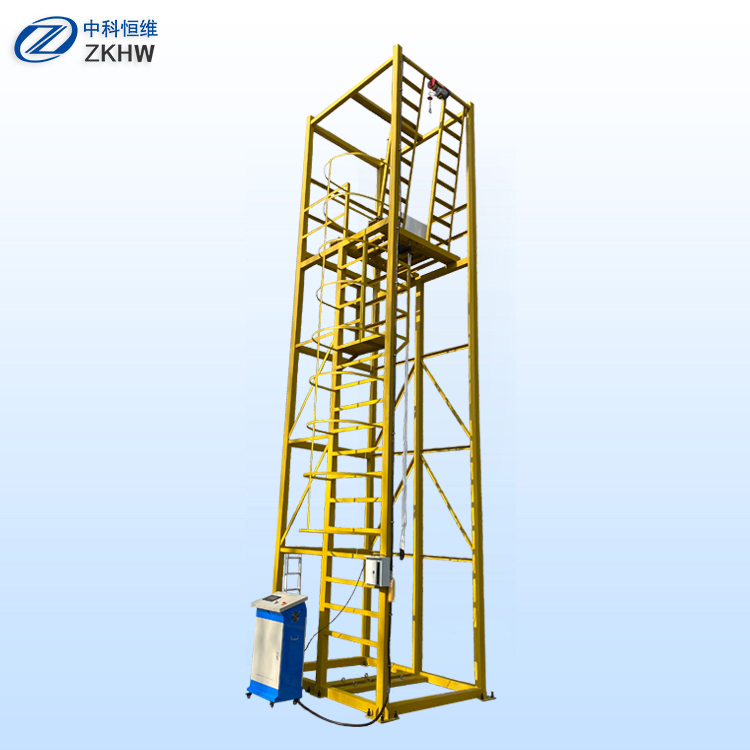

2、整套测试架系统采用工业化设计理念，可根据客户具体需求提供个性化定制方案，包括不限于整体焊接或螺栓固定、特殊尺寸及外形、垂直/螺旋/倾斜楼梯式爬梯、防护栏开门断电等。（图片是客户定制，常规是垂直爬梯）

3、测试架科学合理设计，安全带整体动态负荷试验、安全带静态负荷试验相互独立，互不影响。

4、静态测试安装平台配有对称工艺孔，方便适应现场的安装。

三、测控系统

1、整体控制系统采用PLC+触摸屏控制结构。相关操作均可以通过触摸屏操作完成。

2、触摸屏采用国内知名品牌， PLC采用三菱PLC，内置大容量RAM存储器；TFT液晶4线精密电阻网格触摸显示，配置400MHz高速CPU，反应速度更快，处理能力更强。

3、静态试验采用大速比双级带刹车减速机，满足标准要求的静态匀速加载，加载速度小于100mm/min；减速机配有超低温齿轮油，确保可以再-35℃可正常工作。

4、静态测试采用程序自动闭环控制，可以自动进行力值-时间保持。

5、触摸屏可以自行输入设定试验力值（标准试验力值为15KN、4.5 KN、2.0 KN）和保持时间（保持时间对应是300S、120 S、120 S）。设定时间到自动声音报警提示。

6、触摸屏实现显示试验力值、保持倒计时、试验曲线、试验状态、北京时间等。

四、保护系统

1、测试架配有垂直防护笼爬梯，确保操作人员安全性。

2、主要部件例如传感器、静态减速机、冲击提升机等要有防雨等防护措施，延长设备使用寿命。

3、提升机带有限位功能，确保极限状态下限位保护停止运行。

4、冲击释放器采用PUR螺旋弹簧电缆链接，抗紫外线老化、耐高低温、耐磨性能好。

5、配有动态测试悬挂点安全操作平台，确保操作人员安全性。

6、配置假人释放保护带，避免安全带不合格断裂，假人落地带来的危险及对假人的损坏。

五、力值系统

1、动态力传感器采用美国PCB  ICP技术传感器，稳定性好，使用寿命长，准确度高。

2、静态力传感器采用国内知名品牌。

3、PLC内嵌力值数据处理系统，可以自动进行数据的采集、分析处理、输出显示等。

4、触摸屏自动显示并锁定最大动态力值。

5、动态传感器校准灵敏度可以触摸屏输入，便于数据。

6、动态力值和静态力值传感器均具有耐候性，确保可以再-35℃可正常工作。

六、主要指标

1、动态力传感器：测量范围 0-20KN，频率不低于5KHZ，精度±1.5%

2、动态数据系统：采样频率20kHz，采样时间38ms，采集下限1000N，精确到1N。

3、静态力传感器：0～30KN，精度0.5%。

4、静态数据系统：采样频率5Khz，实时采集，采集下限300N，精确到0.01KN。

5、静态拉伸范围：0～5500mm。

6、静态拉伸速度：小于100mm/min。

7、静态拉伸时间：0-999S，可触摸屏自行输入设定，设定时间到自动报警提示。

8、仪器电源： AC 380V，50Hz。

七、适用标准

GB/T6096-2020《坠落防护 安全带系统性能测试方法》

GB6095-2021  《坠落防护 安全带》
